วิธีเชื่อมต่อชิป LED เข้ากับแหล่งจ่ายไฟในโคมไฟน้ำท่วม?

การเชื่อมต่อชิป LED เข้ากับแหล่งจ่ายไฟในโคมไฟน้ำท่วมเป็นกระบวนการสำคัญที่ต้องมีความเข้าใจที่ดีเกี่ยวกับหลักการไฟฟ้าและเทคนิคที่เหมาะสม ในฐานะซัพพลายเออร์ของชิ้นส่วนโคมไฟน้ำท่วม LED ฉันได้เห็นความสำคัญของการเชื่อมต่อนี้เพื่อประสิทธิภาพที่ดีที่สุดของโคมไฟน้ำท่วม ในบล็อกนี้ฉันจะแบ่งปันคำแนะนำที่ครอบคลุมเกี่ยวกับวิธีการเชื่อมต่อชิป LED กับแหล่งจ่ายไฟในหลอดน้ำท่วม

ทำความเข้าใจพื้นฐาน

ก่อนที่เราจะดำน้ำในกระบวนการเชื่อมต่อสิ่งสำคัญคือต้องเข้าใจองค์ประกอบสำคัญที่เกี่ยวข้อง ชิป LED เป็นองค์ประกอบที่เปล่งแสงของโคมไฟน้ำท่วม พวกเขาเป็นอุปกรณ์เซมิคอนดักเตอร์ที่ปล่อยแสงเมื่อกระแสไฟฟ้าผ่านผ่านพวกเขา ในทางกลับกันแหล่งจ่ายไฟให้พลังงานไฟฟ้าที่จำเป็นในการขับเคลื่อนชิป LED

โดยทั่วไปแล้วชิป LED จะมีแรงดันไฟฟ้าเฉพาะและข้อกำหนดปัจจุบัน ข้อกำหนดเหล่านี้แตกต่างกันไปขึ้นอยู่กับประเภทขนาดและจำนวนชิป LED ตัวอย่างเช่นชิป LED พลังงานสูงเพียงอันเดียวอาจต้องใช้แรงดันไฟฟ้าและกระแสที่สูงขึ้นเมื่อเทียบกับชิป LED พลังงานต่ำหลายตัวที่เชื่อมต่อในซีรีย์หรือการกำหนดค่าแบบขนาน

การเลือกแหล่งจ่ายไฟที่เหมาะสม

ขั้นตอนแรกในการเชื่อมต่อชิป LED เข้ากับแหล่งจ่ายไฟคือการเลือกแหล่งจ่ายไฟที่เหมาะสม แหล่งจ่ายไฟควรจะสามารถให้แรงดันไฟฟ้าและกระแสที่ถูกต้องสำหรับชิป LED มีสองประเภทหลักของแหล่งจ่ายไฟสำหรับหลอดไฟน้ำท่วม LED: แรงดันไฟฟ้าคงที่และกระแสคงที่

แหล่งจ่ายไฟแรงดันไฟฟ้าคงที่จะรักษาแรงดันเอาต์พุตคงที่โดยไม่คำนึงถึงภาระ แหล่งจ่ายไฟประเภทนี้เหมาะสำหรับชิป LED ที่เชื่อมต่อแบบขนาน ตัวอย่างเช่นหากคุณมีชุดชิป LED พลังงานต่ำที่ได้รับการจัดอันดับสำหรับแรงดันไฟฟ้าที่เฉพาะเจาะจงแหล่งจ่ายไฟแรงดันไฟฟ้าคงที่สามารถมั่นใจได้ว่าชิปแต่ละตัวจะได้รับแรงดันไฟฟ้าที่ต้องการ

ในทางกลับกันแหล่งจ่ายไฟกระแสไฟฟ้าคงที่จะรักษากระแสเอาต์พุตคงที่ เหมาะอย่างยิ่งสำหรับชิป LED ที่เชื่อมต่อเป็นอนุกรม เนื่องจากกระแสที่ไหลผ่านซีรีส์ - วงจรที่เชื่อมต่อจะเหมือนกันทุกจุดแหล่งจ่ายไฟปัจจุบันคงที่สามารถป้องกันได้มากกว่า - สถานการณ์ปัจจุบันที่อาจสร้างความเสียหายต่อชิป LED

เมื่อเลือกแหล่งจ่ายไฟคุณจะต้องพิจารณาประสิทธิภาพปัจจัยพลังงานและคุณสมบัติการป้องกันเช่นแรงดันไฟฟ้าเกินกระแสไฟฟ้าและการป้องกันวงจรสั้น คุณสมบัติเหล่านี้สามารถเพิ่มความน่าเชื่อถือและอายุการใช้งานของโคมไฟน้ำท่วม LED

การเตรียมชิป LED และที่อยู่อาศัยโคมไฟน้ำท่วม

เมื่อคุณเลือกแหล่งจ่ายไฟที่เหมาะสมก็ถึงเวลาเตรียมชิป LED และที่อยู่อาศัยโคมไฟน้ำท่วม ชิป LED ควรได้รับการตรวจสอบอย่างระมัดระวังสำหรับความเสียหายหรือข้อบกพร่องใด ๆ ตรวจสอบให้แน่ใจว่าพินของชิป LED นั้นสะอาดและปราศจากการออกซิเดชั่น

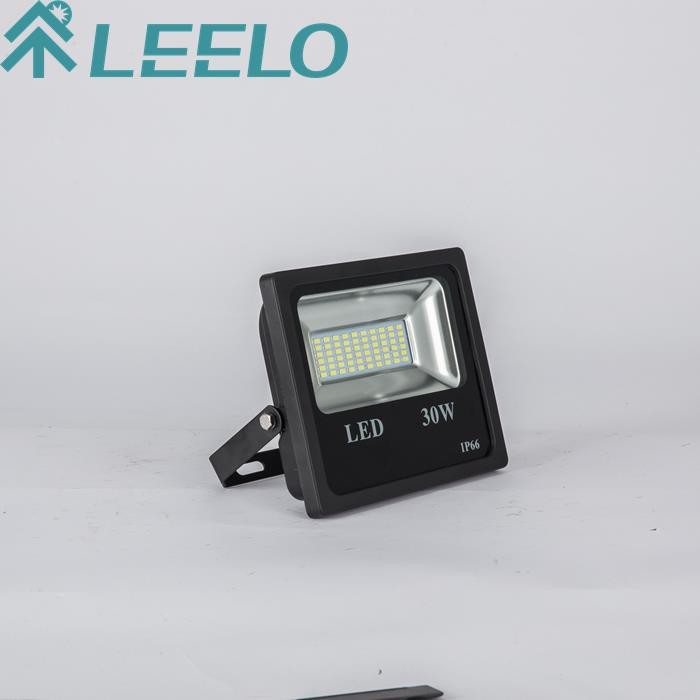

ที่อยู่อาศัยโคมไฟน้ำท่วมยังมีบทบาทสำคัญในกระบวนการเชื่อมต่อ มันให้การสนับสนุนเชิงกลและการป้องกันสำหรับชิป LED และแหล่งจ่ายไฟ เรานำเสนอที่อยู่อาศัยโคมไฟน้ำท่วมคุณภาพสูงเช่นDie Classical - ตัวหล่ออลูมิเนียม 30W ติดตั้งไฟ LED LED LED ไฟอุทกภัยและปลอกไฟน้ำท่วมคลาสสิก LED ที่อยู่อาศัยแสงน้ำท่วมใน Zhongshan Leelo Lighting Company- ตัวเรือนเหล่านี้ได้รับการออกแบบมาเพื่อกระจายความร้อนอย่างมีประสิทธิภาพซึ่งเป็นสิ่งสำคัญสำหรับประสิทธิภาพและอายุการใช้งานที่ยาวนานของชิป LED

ก่อนที่จะติดตั้งชิป LED ทำความสะอาดด้านในของที่อยู่อาศัยของโคมไฟน้ำท่วมเพื่อกำจัดฝุ่นหรือเศษซากใด ๆ คุณอาจต้องเจาะรูในที่อยู่อาศัยสำหรับสายไฟและส่วนประกอบอื่น ๆ หากจำเป็น

เชื่อมต่อชิป LED

มีสองวิธีทั่วไปในการเชื่อมต่อชิป LED: การเชื่อมต่อแบบอนุกรมและการเชื่อมต่อแบบขนาน

การเชื่อมต่อซีรีส์

ในการเชื่อมต่อแบบซีรีส์เทอร์มินัลบวกของชิป LED หนึ่งตัวเชื่อมต่อกับขั้วลบของชิป LED ถัดไป แรงดันไฟฟ้าทั้งหมดในซีรี่ส์ - ชิป LED ที่เชื่อมต่อคือผลรวมของแรงดันไฟฟ้าแต่ละตัวของแต่ละชิปในขณะที่กระแสไหลผ่านชิปทั้งหมดจะเหมือนกัน

ในการเชื่อมต่อชิป LED ในซีรีส์ให้ทำตามขั้นตอนเหล่านี้:

1. ระบุขั้วบวกและลบของชิป LED แต่ละตัว โดยปกติแล้วพินที่ยาวกว่าคือขั้วบวกและพินที่สั้นกว่าคือขั้วลบ
2. เชื่อมต่อเทอร์มินัลบวกของชิป LED แรกเข้ากับขั้วลบของชิป LED ที่สองโดยใช้สายที่เหมาะสม ตรวจสอบให้แน่ใจว่าการเชื่อมต่อมีความปลอดภัยและมีการติดต่อทางไฟฟ้าที่ดี
3. ทำซ้ำกระบวนการสำหรับชิป LED ทั้งหมดจนกว่าคุณจะเชื่อมต่อในซีรีส์
4. เชื่อมต่อเทอร์มินัลบวกของชิป LED แรกในซีรีส์เข้ากับเอาต์พุตบวกของแหล่งจ่ายไฟและขั้วลบของชิป LED สุดท้ายในซีรีส์ไปยังเอาต์พุตเชิงลบของแหล่งจ่ายไฟ

การเชื่อมต่อแบบขนาน

ในการเชื่อมต่อแบบขนานขั้วบวกทั้งหมดของชิป LED เชื่อมต่อเข้าด้วยกันและขั้วลบทั้งหมดเชื่อมต่อเข้าด้วยกัน แรงดันไฟฟ้าข้ามชิป LED แต่ละตัวเท่ากันในขณะที่กระแสรวมคือผลรวมของกระแสที่ไหลผ่านชิปแต่ละตัว

ในการเชื่อมต่อชิป LED ในคู่ขนานทำตามขั้นตอนเหล่านี้:

1. ระบุขั้วบวกและลบของชิป LED แต่ละตัว
2. เชื่อมต่อขั้วบวกทั้งหมดของชิป LED เข้าด้วยกันโดยใช้สาย ทำเช่นเดียวกันสำหรับขั้วลบ
3. เชื่อมต่อเทอร์มินัลบวกรวมเข้ากับเอาต์พุตบวกของแหล่งจ่ายไฟและขั้วลบเชิงลบรวมกับเอาต์พุตเชิงลบของแหล่งจ่ายไฟ

การเดินสายและฉนวนกันความร้อน

หลังจากเชื่อมต่อชิป LED เป็นสิ่งสำคัญที่จะต้องเชื่อมต่อแหล่งจ่ายไฟอย่างถูกต้องและป้องกันการเชื่อมต่อ ใช้สายไฟคุณภาพสูงที่ได้รับการจัดอันดับสำหรับแรงดันไฟฟ้าและกระแสของวงจร สายไฟควรเป็นมาตรวัดที่เหมาะสมเพื่อลดการสูญเสียพลังงานและการสร้างความร้อน

เมื่อเดินสายแหล่งจ่ายไฟตรวจสอบให้แน่ใจว่าทำตามคำแนะนำของผู้ผลิต เชื่อมต่อสายไฟเข้ากับขั้วจ่ายไฟและการเชื่อมต่อชิป LED อย่างแน่นหนา ใช้ตัวเชื่อมต่อสายไฟหรือการบัดกรีเพื่อให้แน่ใจว่าการเชื่อมต่อที่เชื่อถือได้

ฉนวนกันความร้อนยังมีความสำคัญในการป้องกันระยะสั้น - วงจรและอันตรายทางไฟฟ้า ใช้เทปไฟฟ้าหรือความร้อน - ท่อหดเพื่อป้องกันการเชื่อมต่อลวดที่สัมผัส ตรวจสอบให้แน่ใจว่าฉนวนครอบคลุมพื้นที่เชื่อมต่อทั้งหมดและไม่มีสายไฟ

ทดสอบการเชื่อมต่อ

เมื่อคุณทำสายไฟและฉนวนเสร็จแล้วก็ถึงเวลาทดสอบการเชื่อมต่อ ก่อนที่จะเปิดแหล่งจ่ายไฟให้ตรวจสอบการเชื่อมต่อทั้งหมดเพื่อให้แน่ใจว่าถูกต้องและปลอดภัย

เปิดแหล่งจ่ายไฟและสังเกตชิป LED หากชิป LED สว่างขึ้นอย่างสม่ำเสมอและไม่มีปัญหาการกะพริบหรือการหรี่แสงก็หมายความว่าการเชื่อมต่อจะประสบความสำเร็จ อย่างไรก็ตามหากชิป LED ไม่สว่างขึ้นหรือมีสภาพแสงผิดปกติคุณต้องตรวจสอบการเชื่อมต่ออีกครั้ง มองหาสายไฟระยะสั้น - วงจรหรือขั้วที่ไม่ถูกต้อง

ข้อควรพิจารณาด้านความปลอดภัย

ตลอดกระบวนการเชื่อมต่อชิป LED เข้ากับแหล่งจ่ายไฟความปลอดภัยควรเป็นสิ่งสำคัญที่สุดเสมอ นี่คือเคล็ดลับความปลอดภัย:

• ปิดแหล่งจ่ายไฟเสมอก่อนทำการเชื่อมต่อหรือการปรับใด ๆ
• สวมอุปกรณ์ความปลอดภัยที่เหมาะสมเช่นถุงมือและแว่นตานิรภัยเพื่อป้องกันตัวเองจากแรงกระแทกไฟฟ้าและอันตรายอื่น ๆ
• ใช้เครื่องมือฉนวนเมื่อทำงานกับส่วนประกอบไฟฟ้า
• ตรวจสอบให้แน่ใจว่าพื้นที่ทำงานแห้งและปราศจากวัสดุไวไฟ

บทสรุป

การเชื่อมต่อชิป LED เข้ากับแหล่งจ่ายไฟในหลอดน้ำท่วมเป็นกระบวนการทางเทคนิคที่ต้องมีการวางแผนและดำเนินการอย่างรอบคอบ โดยการทำความเข้าใจพื้นฐานการเลือกแหล่งจ่ายไฟที่เหมาะสมการเตรียมส่วนประกอบอย่างถูกต้องและทำตามวิธีการเชื่อมต่อที่ถูกต้องคุณสามารถมั่นใจได้ว่าประสิทธิภาพและความน่าเชื่อถือที่ดีที่สุดของหลอดน้ำท่วม LED

ในฐานะซัพพลายเออร์ชั้นนำของชิ้นส่วนโคมไฟน้ำท่วม LED เรานำเสนอผลิตภัณฑ์ที่มีคุณภาพสูงมากมายรวมถึงกันน้ำอลูมิเนียมทั้งหมดที่อยู่อาศัย 100W LED ไม่มีแสงน้ำท่วม UV- หากคุณมีคำถามใด ๆ เกี่ยวกับผลิตภัณฑ์ของเราหรือต้องการความช่วยเหลือเพิ่มเติมเกี่ยวกับการเชื่อมต่อชิป LED เข้ากับแหล่งจ่ายไฟโปรดติดต่อเราเพื่อรับการจัดซื้อและเจรจาต่อรอง
